ATA-7010高压放大器：开启低频可重构磁电天线激励的新篇章

2026-02-11 03:15:59　　点击量：

　　根据磁电天线的机械振荡原理，本研究提出了一种基于机械调节方法的超低频可重构磁电天线。该磁电天线的多维性能，如工作频率、带宽和品质因数（Q），可以在不破坏天线结构的情况下在很大的动态范围内进行调整。基于磁电天线的振荡理论，还构建了相应的等效电路模型，并定量分析了磁电天线的多维调谐方法。最后，制作了原型机，分别在机械域和电磁域测试了磁电天线的可重构特性，验证了机械调谐方法的可行性和有效性。

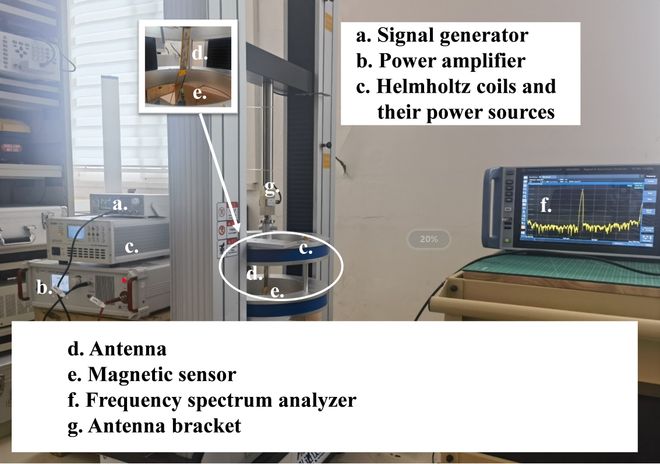

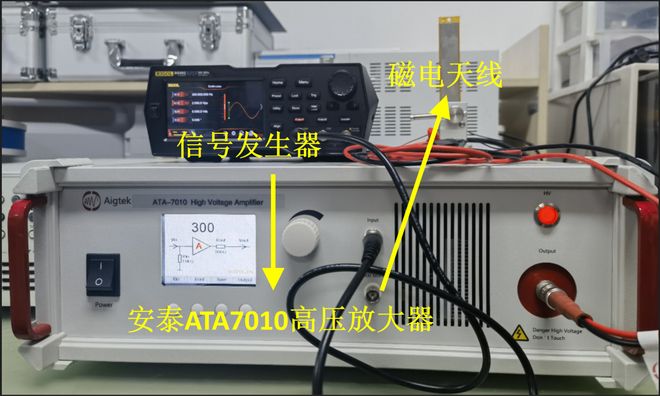

　　信号发生器产生的扫频信号通过ATA-7010高压放大器传输到磁电天线的叉指电极膜上。基于压电效应，在亥姆霍兹线Oe）下，叉指电极薄膜上的电场通过PZT-5H压电陶瓷转换为机械波。然后，机械波驱动铁镓合金薄片，并根据压磁效应感应出与机械波频率相同的磁流。最后，磁流产生辐射磁场，并被距离天线米的GMI磁传感器捕获。然后，磁传感器的信息被发送到频谱分析仪，从而获得磁电天线在电磁域的幅频响应特性和衰减特性。

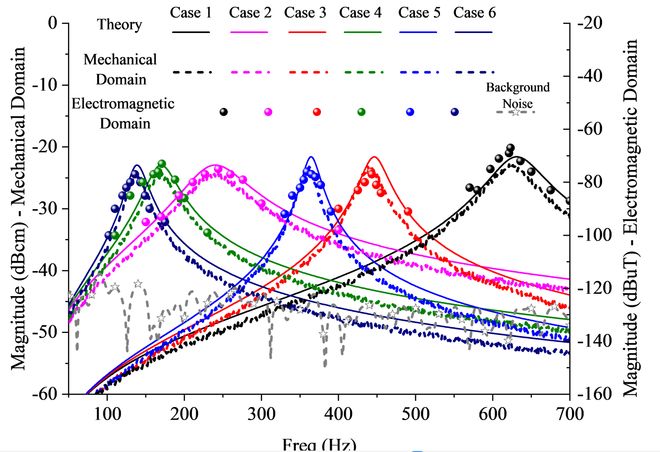

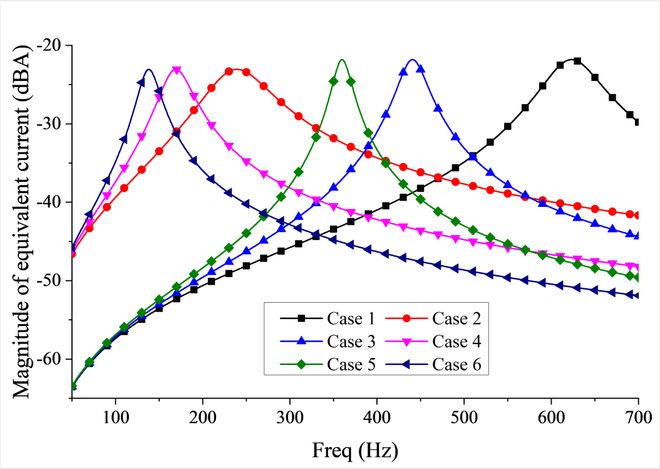

　　机械域和电磁域的测试结果如附图3和4所示。可以看出，在不同的弹簧条件下，ME天线在两个域中的频率响应特性与等效电路的结果具有很好的一致性。实验结果表明，工作频率、带宽和Q值调节范围分别为138~1133Hz、14~222Hz和2.85~22.57。该技术有望解决现有磁电天线的现实窄带问题和天线阵列应用中的工作频率偏差问题。

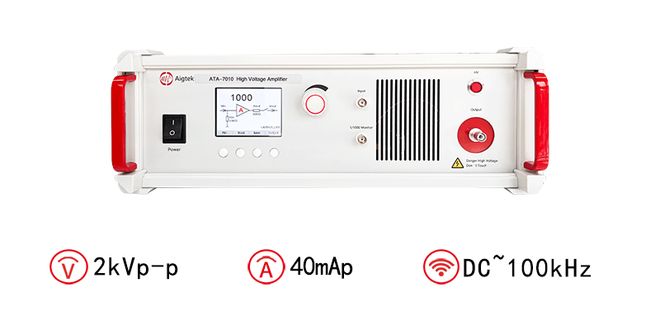

　　西安安泰电子是专业从事功率放大器、高压放大器、功率信号源、前置微小信号放大器、高精度电压源、高精度电流源等电子测量仪器研发、生产和销售的高科技企业，为用户提供具有竞争力的测试方案。Aigtek已经成为在业界拥有广泛产品线，且具有相当规模的仪器设备供应商，样机都支持免费试用。
